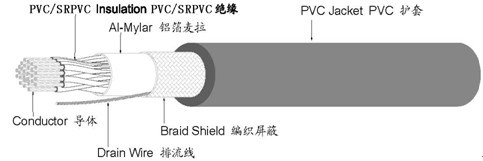

额定电压:300V,额定温度:
导体使用绞线裸铜或镀锡丝
PVC或半硬质PVC绝缘
铝箔麦拉带屏蔽
绞合镀锡或裸铜丝排流线
镀锡或裸软铜线编织屏蔽
PVC护套
可通过UL VW-1SC及CSA FT1垂直耐燃实验
应用:
适用于符合国际电工规范EIA RS-232及CAD/CAM规定之电脑用线
导体 CONDUCTOR |
绝缘 INSULATION |
屏蔽 SHIELD |
护套 JACKET |
最大导 体电阻 MAX Resistance At |
最小绝 缘电阻 Min Insulation Resistance At |
耐电压 Dielectric Strength AC 1 min |
标准 长度 Standard length | ||||||
规格 Spec |
线数/线径 |
直径 DIA. |
芯数 Cores |
标称 厚度 Nom. Thick |
标称 外径 Nom. Dia |
铝箔 Al. Mylar |
编织 Braid |
标称 厚度 Nom. Thick |
标称 外径 Nom. Dia | ||||
AWG |
No./mm |
mm |
No. |
mm |
mm |
mm*mm |
No./No. mm |
mm |
mm |
Ω/km |
MΩ/km |
V |
Ft(m) |
28 |
7/0.127 |
0.38 |
3 |
0.25 |
0.88 |
A*B |
|
0.80 |
4.20 |
223.75 |
10 |
1500 |
1000 (305) |
4 |
|
4.40 | |||||||||||
5 |
|
4.60 | |||||||||||
6 |
|
4.90 | |||||||||||
7 |
|
4.90 | |||||||||||
8 |
|
5.20 |
656 (200) | ||||||||||
9 |
|
5.50 | |||||||||||
10 |
|
5.80 | |||||||||||
11 |
|
5.90 | |||||||||||
12 |
|
5.90 | |||||||||||
13 |
|
6.20 | |||||||||||
14 |
|
6.20 | |||||||||||
15 |
|
6.40 | |||||||||||
25 |
|
8.00 |
492 (150) | ||||||||||
37 |
|
1.00 |
8.80 | ||||||||||
50 |
|
10.00 | |||||||||||
26 |
7/0.16 |
0.48 |
3 |
0.25 |
0.98 |
A*B |
|
0.80 |
4.40 |
139.73 |
10 |
1500 |
1000 (305) |
4 |
|
4.70 | |||||||||||
5 |
|
5.00 |
656 (200) | ||||||||||
6 |
|
5.30 | |||||||||||
7 |
|
5.30 | |||||||||||
8 |
|
5.60 | |||||||||||
9 |
|
6.00 | |||||||||||
10 |
|
6.30 | |||||||||||
11 |
|
6.40 | |||||||||||
12 |
|
6.40 | |||||||||||
13 |
|
6.70 | |||||||||||
14 |
|
6.70 | |||||||||||
15 |
|
7.00 | |||||||||||
25 |
|
8.80 |
492 (150) | ||||||||||
37 |
|
1.00 |
9.70 | ||||||||||
50 |
|
11.00 | |||||||||||
24 |
11/0.16 |
0.61 |
2 |
0.25 |
1.11 |
A*B |
|
0.80 |
4.50 |
93.30 |
10 |
1500 |
1000 (305 |
3 |
|
4.60 | |||||||||||
4 |
|
4.90 | |||||||||||
5 |
|
5.20 |
656 (200) | ||||||||||
6 |
|
0.90 |
5.80 | ||||||||||
7 |
|
5.80 | |||||||||||
8 |
|
6.10 | |||||||||||
9 |
|
6.50 | |||||||||||
10 |
|
6.90 | |||||||||||
11 |
|
7.00 | |||||||||||
12 |
|
7.00 | |||||||||||
13 |
|
7.30 | |||||||||||
14 |
|
7.30 | |||||||||||
15 |
|
7.60 | |||||||||||
25 |
|
1.00 |
9.40 |
492 (150) | |||||||||
37 |
|
10.40 | |||||||||||
50 |
|
11.90 | |||||||||||
22 |
17/0.16 |
0.76 |
2 |
0.25 |
1.26 |
A*B |
|
0.90 |
5.00 |
55.00 |
10 |
1500 |
656 (200) |
3 |
|
5.30 | |||||||||||
4 |
|
5.60 | |||||||||||
5 |
|
6.00 | |||||||||||
6 |
|
1.00 |
6.60 | ||||||||||
7 |
|
6.60 | |||||||||||
8 |
|
7.00 | |||||||||||
9 |
|
7.50 | |||||||||||
10 |
|
7.90 | |||||||||||
11 |
|
8.00 |
492 (150) | ||||||||||
12 |
|
8.00 | |||||||||||
13 |
|
8.40 | |||||||||||
14 |
|
8.40 | |||||||||||
15 |
|
8.80 | |||||||||||
25 |
|
1.10 |
10.90 | ||||||||||
37 |
|
12.00 | |||||||||||
50 |
|
13.80 |
注:
①A*B:厚度*宽度(mm)
②厚度:0.025、0.035(mm)
③宽度:8、10、12、18、20……(mm)
